石英砂過濾器主要核心是石英砂這種濾材的本身,石英砂的優劣直接影響著整個過濾器過濾水的質量。在污水處理中主要起到有效地吸附去除水中的懸浮物、有機物,膠質顆粒,微生物和大顆粒的金屬離子等,是水處理設備中常用的一款過濾器。我公司根據科研和實際應用經驗,針對不同的污水設計特定的石英砂過濾器,目的是為了使該設備更有效地吸附去除污水中的懸浮物,為下一套工序提供更優質的過濾水。
工藝原理
石英砂機械過濾器為水處理系統的預處理設備,適用于濁度在1-10NTU的進水;目的除去水中的懸浮物、顆粒和膠體,降低進水的濁度和SDI值,滿足除鹽裝置后續設備的進水要求;設備可以通過周期性的清洗來恢復它的截污能力。
技術參數
進水濁度: < 10 NTU
出水濁度: < 1 NTU
工作壓力: < 0.6MPa
工作溫度: 5-50℃
運行流速: 6-12m/h
水反洗強度: 20-30m/h
氣擦洗強度: 15L/m2.s
填料高度: 石英砂600
石英砂規格:0.4~0.65mm (不均勻系數<2 )
結構形式

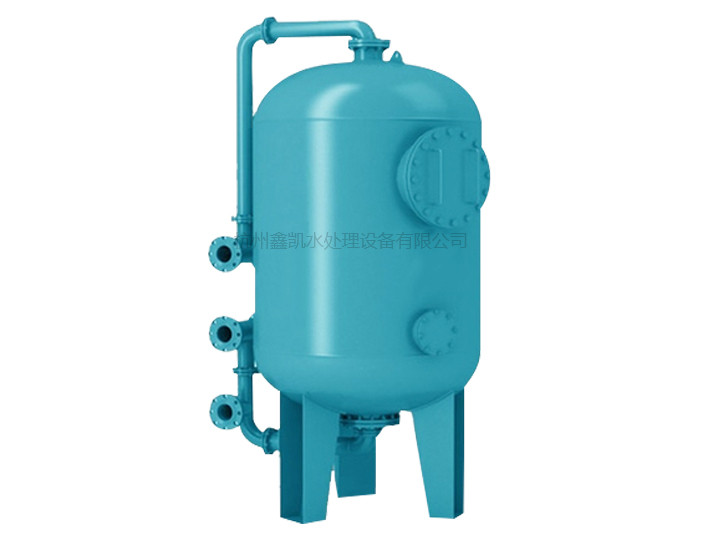

設備由本體、布水裝置、集水裝置、外配管及儀表取樣裝置等組成。進水裝置為上進水、擋板布水,集水裝置為多孔板濾水帽集水或穹形多孔板加承托層結構;設備的本體外部配管配帶閥門并留有壓力取樣接口,便于用戶現場安裝和實現裝置正常運行。
設備的安裝
清洗操作說明
本說明敘述的為該設備的常規操作,其在水站系統工作中的操作程序請以“運行說明”為準。
1 正洗
開1號進水閥門 開5號下水排水閥門 其他閥門全部關閉,、開啟進水泵,進入正洗階段,濾速控制在6-10m/h,當出水水質達到要求后,打開出水閥,關閉正洗排水閥,進入制水工況。
2 制水
正常開1號進水閥門.開4號產水閥門,其他閥門全部關閉 流速控制在6--10m/h,此時既能產生接觸凝聚也能產生凝聚澄清,工作到一定時間后或達到規定的周期制水量或由于懸浮物的截留致使過濾器壓差≥0.05MPa時,須進行反洗。
3 反洗
(1)開6號進氣閥門(6號閥門半開氣壓不要太高) .開7號排氣閥門.
關閉1號進水閥、關閉4號正洗排水閥(進氣3-5分鐘)
(2)開啟2號反洗閥3號上排水閥門,關閉6號進氣閥門 關閉開7號排氣閥門.(反沖洗5-10分鐘)水流自下而上,松動石英砂、沖洗掉濾層上方的截留物,一段時間后,停運反洗泵,關閉2反洗閥、3號上排水閥。安裝前檢查土建基礎是否按設計要求施工。
設備按設計圖紙進行就位,調整支腿墊鐵并檢查進出口法蘭的水平度和垂直度。
將設備和基礎預埋鐵板焊接固定,固定后再次校驗進出口法蘭的水平度和垂直度。
將設備本體配管按編號區分后依設計圖紙進行組裝,每段管道組裝前應用干凈抹布對內壁進行清潔工作,組裝后應保持配管軸線橫平豎直,閥門朝向合理(手動閥手柄朝前,氣動閥啟動頭朝上)。
檢查本體閥門開關靈活,有卡殼的情況及時整改。
設備本體配管完成后應對閥組進行必要的支撐工作等。
安裝設備上配帶的進出水壓力表、取樣閥等;進出水管道上如有流量探頭座應用堵頭堵住。
